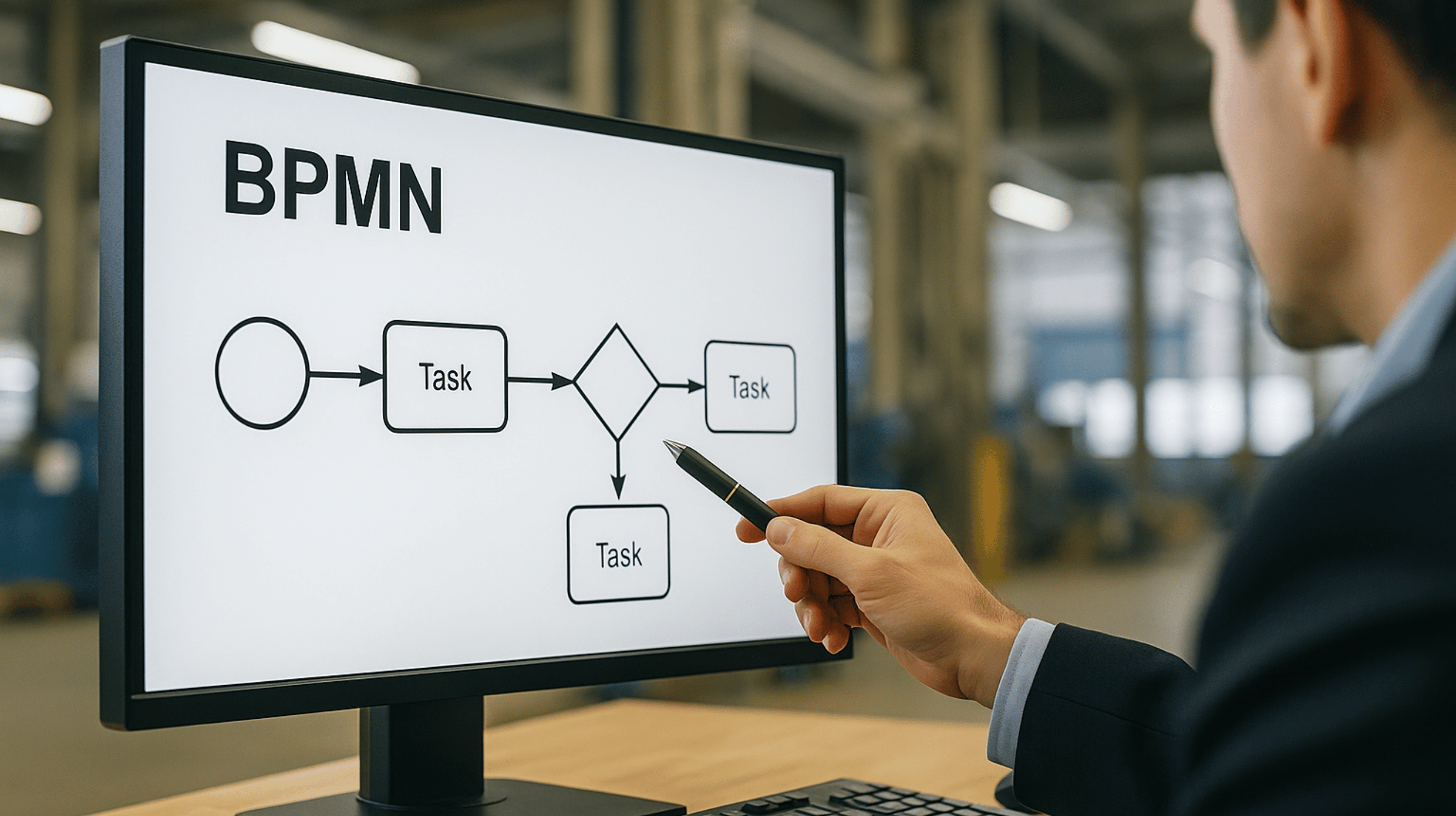

Qu’est-ce que le BPMN (Business Process Model & Notation) ?

Le BPMN, pour Business Process Model and Notation, est un langage visuel standardisé qui permet de décrire, comprendre et améliorer un processus d’entreprise.

Concrètement, c’est une manière de dessiner un processus sous forme de diagramme, en montrant :

• Qui fait quoi ? (services, acteurs, systèmes)
• Dans quel ordre ? (séquence des tâches)
• Avec quelles informations ? (documents, données ERP, mails)
• Selon quelles décisions ? (si / alors / sinon)
• Jusqu’à quel résultat final ?



Le BPMN est utilisé dans :

• la logistique et la supply chain,
• l’industrie et l’automatisation,
• le e-commerce et les systèmes ERP/WMS,
• les services administratifs, RH, finance, IT,
• les projets Lean, amélioration continue et transformation digitale.



À quoi sert le BPMN dans une entreprise ?

Le BPMN est utile pour plusieurs raisons essentielles :

Comprendre un processus de manière claire et visuelle

Au lieu de longs textes ou powerpoints, un diagramme BPMN permet de voir immédiatement comment fonctionne un flux, même complexe.

Aligner les équipes métiers et techniques

Le BPMN est lisible par les responsables logistiques, les opérateurs… mais aussi par les développeurs, consultants ERP, directeurs IT.

👉 Il devient donc un langage commun.

Détecter les problèmes et optimiser le flux

Une fois le processus dessiné, on peut repérer :

• des étapes inutiles,
• des temps d’attente,
• des doublons de saisie,
• des ruptures d’information,
• ou des tâches automatisables.



Préparer la digitalisation et l’automatisation

Le BPMN sert souvent de base pour :

• implémenter un ERP ou un WMS,
• lancer un workflow automatisé,
• déployer un RPA (robot logiciel),
• ou créer un processus intégré dans un logiciel BPM (Business Process Management).



Les éléments clés d’un diagramme BPMN (compréhensibles sans être expert)

Pour comprendre ou créer un diagramme BPMN, il faut connaître les éléments de base. Ils ne sont pas compliqués : ce sont toujours des acteurs, des étapes, des événements et des décisions.

Voici les principaux, expliqués simplement.

Pool et Lanes : qui fait quoi ?

Le Pool (piscine) représente l’ensemble du processus ou de l’organisation.

Exemple : “Entreprise e-commerce”, “Fournisseur”, “Client”.

Les Lanes (couloirs) correspondent aux acteurs ou services impliqués dans ce processus.

Exemple dans un pool “Entreprise” :

• Service client
• Service logistique
• Transporteur
• Système ERP.



💡 Objectif : savoir en un coup d’œil qui réalise chaque tâche.

Les tâches et activités (rectangles)

Ce sont les actions réalisées dans le processus.

Exemples courants :

• “Recevoir la commande client”
• “Préparer le colis”
• “Imprimer les étiquettes”
• “Envoyer le mail de confirmation”.



Chaque tâche est dessinée dans la lane correspondant à l’acteur qui l’effectue.

Les événements (cercles)

Les événements indiquent ce qui déclenche ou termine le processus.

• Événement de début (Start Event) : début du processus

➝ Exemple : “Commande client reçue”

• Événement intermédiaire (Intermediate Event) : quelque chose survient pendant le processus

➝ Exemple : “Stock insuffisant”, “Attente validation paiement”

• Événement de fin (End Event) : fin du processus

➝ Exemple : “Colis expédié”, “Commande annulée”

Les passerelles ou gateways (diamants)

Elles permettent de prendre une décision ou créer plusieurs chemins possibles.

Exemples :

• Passerelle exclusive (XOR) : Oui / Non – un seul chemin possible

➝ Stock suffisant ? Oui → préparation / Non → alerte achat

• Passerelle parallèle (AND) : plusieurs actions simultanées

➝ Préparer le colis + générer la facture en même temps

Flux de séquence et flux d’information

• Flux de séquence (flèches pleines) : l’ordre des tâches
• Flux de message (flèches en pointillés) : communication entre acteurs différents
• Flux de données : transferts de fichiers, mail, EDI, info WMS.



Données, documents, systèmes

On peut ajouter :

• Documents (bon de commande, facture, étiquette)
• Base de données / ERP / WMS
• Entrées (Input) et sorties (Output).



Comment construire un BPMN ? (Méthode simple en 5 étapes)

Créer un BPMN n’est pas réservé aux experts. Si on suit une méthode claire, n’importe quel professionnel de la logistique, de la supply chain, de l’e-commerce ou de la gestion de projet peut y arriver.

Étape 1 : Définir le processus à modéliser

Avant de tracer quoi que ce soit, il faut répondre :

👉 Quel processus je veux représenter ?

Exemples :

• Passation d’une commande client
• Préparation et expédition d’un colis
• Gestion d’un retour produit (reverse logistics)
• Processus d’approvisionnement fournisseur
• Facturation et validation comptable



Étape 2 : Identifier les acteurs et services impliqués

Ce sont les futurs Pools et Lanes du BPMN.

Ils peuvent être :

• des services internes (logistique, achat, transport, finance),
• des systèmes (ERP, WMS, site e-commerce),
• des acteurs externes (client, fournisseur, transporteur).



Étape 3 : Lister les étapes du processus (les tâches)

On note toutes les tâches dans l’ordre réel. Pas besoin de rentrer dans le détail à ce stade.

Exemple :

1. Le client commande
2. Le système ERP enregistre
3. Le préparateur prélève le produit
4. Le colis est emballé et étiqueté
5. Le transporteur récupère la marchandise
6. Le client est livré.



Étape 4 : Ajouter les événements, décisions et échanges d’informations

C’est ici qu’on ajoute :

• Évènements de début / fin
• Passerelles de décision (Oui/Non, Si/Alors)
• Envoi de documents, mail, données ERP
• Cas particuliers (rupture de stock, commande annulée, retour).



Étape 5 : Vérifier la cohérence et simplifier

Un bon BPMN doit être :

1. Lisible (si on a besoin de zoomer 10 fois, c’est trop compliqué),
2. Réaliste (basé sur la vraie façon de travailler),
3. Compréhensible par tout le monde (pas seulement par le service informatique).



Exemple concret : BPMN d’un flux e-commerce – de la commande à l’expédition

Pool : Entreprise e-commerce

Lane 1 – Client :

→ Passe la commande sur le site

Lane 2 – Système e-commerce / ERP :

→ Enregistre la commande

→ Vérifie le paiement

→ Vérifie la disponibilité produit

→ Génère un bon de préparation si tout est OK

→ Si produit indisponible → envoie une alerte service client

Lane 3 – Service logistique :

→ Reçoit le bon de préparation

→ Va chercher les produits (picking)

→ Contrôle qualité

→ Emballe le produit + ajoute le bon de livraison

→ Imprime l’étiquette transport

Lane 4 – Transporteur :

→ Reçoit le colis

→ Scanne et prend en charge

→ Livre au client

Lane 1 – Client (fin) :

→ Reçoit le colis

→ Notification e-mail de livraison

💡 Ce simple scénario BPMN permet déjà de visualiser tous les acteurs, le flux d’information et le flux physique.

Avantages du BPMN

Le BPMN est devenu un standard mondial parce qu’il apporte des bénéfices concrets dans les entreprises :

Une vision claire et partagée d’un processus

Tout le monde comprend le fonctionnement d’un flux représenté visuellement en un seul coup d’œil — même sans être expert en informatique ou en lean.

Un langage commun entre métiers et équipes techniques

Le BPMN est à la fois compréhensible par :

• un responsable logistique,
• un opérateur en entrepôt,
• un chef de projet ERP,
• un développeur informatique ou un consultant.



Une base solide pour améliorer ou automatiser un flux

Une fois le processus modélisé en BPMN, on peut :

• identifier les blocages et lenteurs,
• automatiser certaines actions (RPA, workflow digital),
• préparer l’intégration d’un ERP/WMS/TMS,
• appliquer du Lean Management.



Utilisable dans tous les secteurs

Industrie, logistique, e-commerce, finance, ressources humaines, santé, administration… Le BPMN est polyvalent.

Limites et erreurs à éviter

Mal utilisé, le BPMN peut devenir inutile. Voici les pièges à éviter :

1. Créer un diagramme trop complexe → illisible, donc inutilisable.
2. Dessiner un processus “idéal” et non la réalité terrain.
3. Ne pas impliquer les équipes opérationnelles (préparateurs, magasiniers, acheteurs…).
4. Oublier les exceptions (rupture de stock, retour client, erreur de paiement).
5. Faire un beau diagramme… mais ne rien changer derrière.



Conclusion

Le BPMN est un outil puissant pour toutes les entreprises qui souhaitent comprendre, améliorer ou automatiser leurs processus. Il rend les flux visibles, logiques et partagés par tous les acteurs.

Utilisé avec le SIPOC (vue globale) et le VSM (analyse de valeur et du temps), il devient un outil clé dans la logistique moderne, le lean management, la qualité et la transformation digitale.
